Devět rozvoden. Jedna kompletní změna.

Společnost Zikai Electric dokončila výměnu kondenzátoru v devíti rozvodnách amerického typu v Kašgaru v Sin-ťiangu

Venku ve větrem ošlehaných končinách Kašgaru bylo u devíti rozvoden amerického typu právě vyměněny kompenzační jednotky kondenzátorů – staré kondenzátory vyjmuty, nové banky dovnitř, fázové kontroly a testy spínání. Na papíře to vypadá jako jednoduchá práce. Co ve skutečnosti rozhoduje o tom, jak se tyto jednotky budou chovat v příštím desetiletí, je vše, co na fotografii neuvidíte.

1. Projekt na první pohled

2. Proč si výměna kondenzátoru zaslouží péči

V nízkonapěťovém distribučním systému je kondenzátorová banka tichou komponentou, kterou si nikdo nevšimne – dokud se neporouchá a pak je ovlivněna celá část. Jeho úkolem je kompenzace jalového výkonu. Udělejte to správně a účiník zůstane stabilní, proud ve vedení klesne a efektivní kapacita transformátoru se uvolní. Nechte to špatně a ztráty stoupají, napětí kolísá a začnou se rýsovat penalizační poplatky za účiník.

To je důvod, proč výměna kondenzátoru není nikdy jednoduchá výměna typu „like-for-like“. Kondenzátory v provozu po léta ztrácejí kapacitu, boulí a vnitřně degradují. Pokud se nové jednotky vrátí zpět do stejných pozic bez řešení koordinace spínání, přizpůsobení sériové tlumivky a kabeláže a označení skříně, další porucha je jen otázkou času.

Výměna kondenzátoru je příležitostí k resetování systému — obnovení kompenzační schopnosti, spolehlivosti spínání a provozuschopnosti do určeného stavu v jednom průchodu.

3. Na místě: Každá jednotka byla otevřena a zkontrolována

Devět jednotek rozmístěných po venkovní ploše znamená rozptýlené pracovní fronty a těsná okna. Toto je terénní záznam ze zakázky.

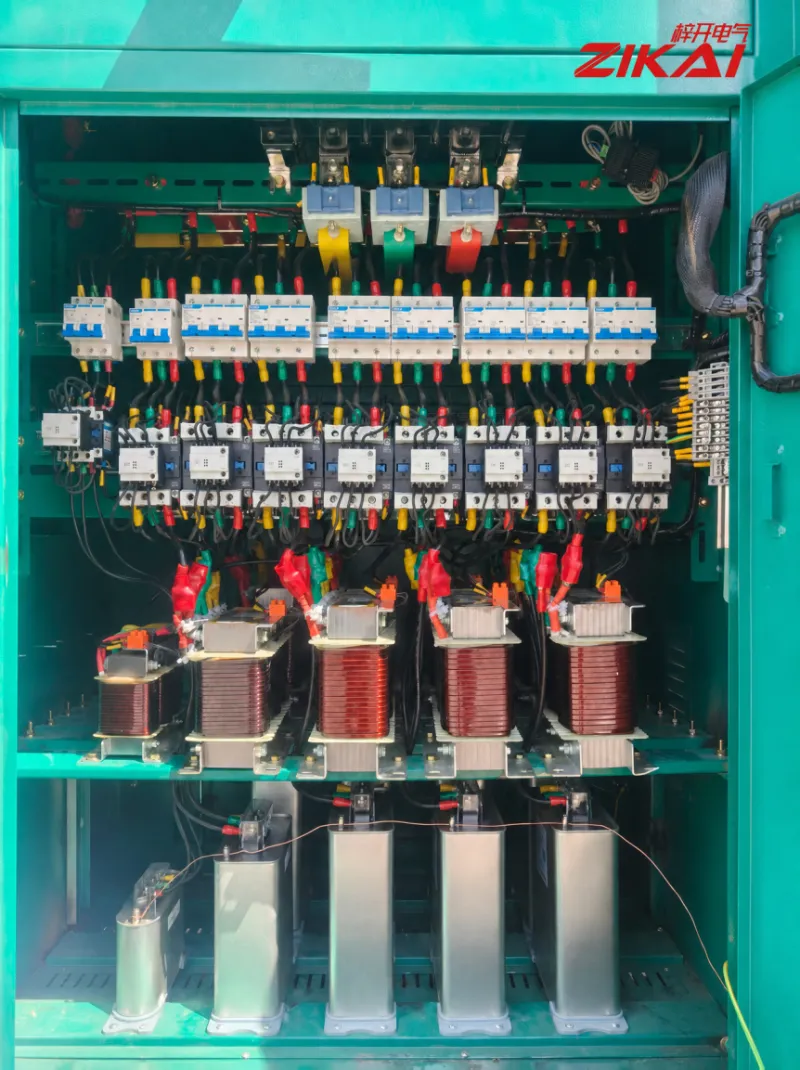

Obrázek 01  Uvnitř skříně kompenzace kondenzátoru. Shora dolů: miniaturní jističe pro ochranu větví, spínací stykače, sériové tlumivky a nízkonapěťová paralelní kondenzátorová banka na základně. Přípojnice a výstupní vodiče jsou fázově kódovány žlutě, zeleně a červeně, s objímkami s číslem vodičů na každém okruhu a izolačními botkami na zakončeních – detaily, které přímo určují, jak rychle lze později dohledat kontrolu nebo poruchu.

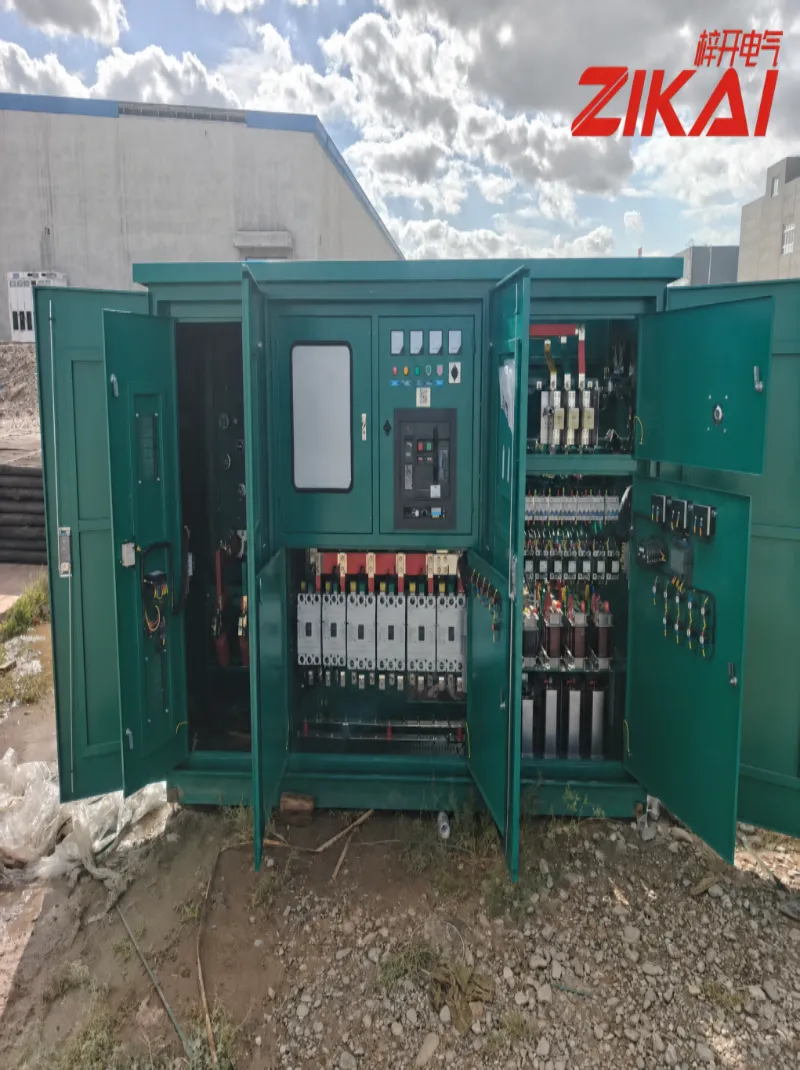

Obrázek 02  Uvnitř nízkonapěťového oddílu rozvodny. Jističe, měřiče a kontrolky jsou seskupeny dohromady, s obvody kompenzace kondenzátoru vpravo. Jak jsou komponenty rozmístěny s otevřenými dveřmi, je nejjasnějším pohledem na to, zda bude údržba jednotky snadná.

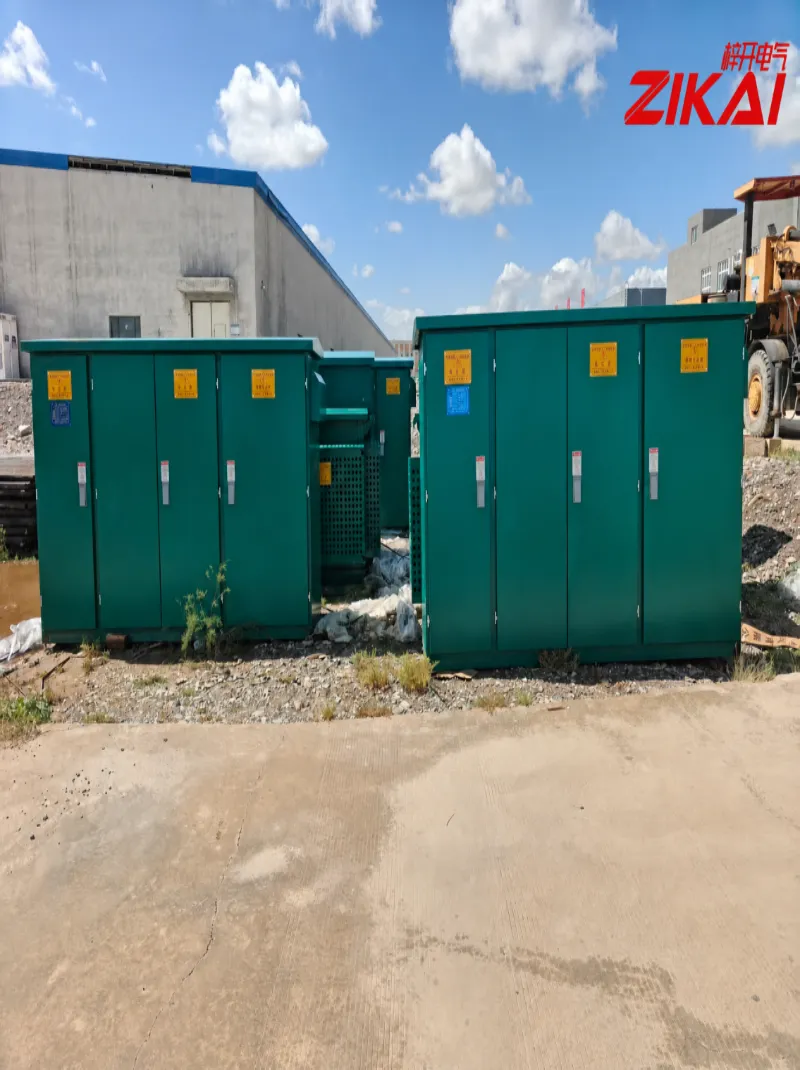

Obrázek 03  Exteriér nízkonapěťového oddílu venkovní rozvodny. Žluté výstražné značky „Místnost nízkého napětí / pouze oprávněný personál“ jsou neporušené a čitelné – základní požadavek na bezpečnost na místě a povinná položka při předávací kontrole.

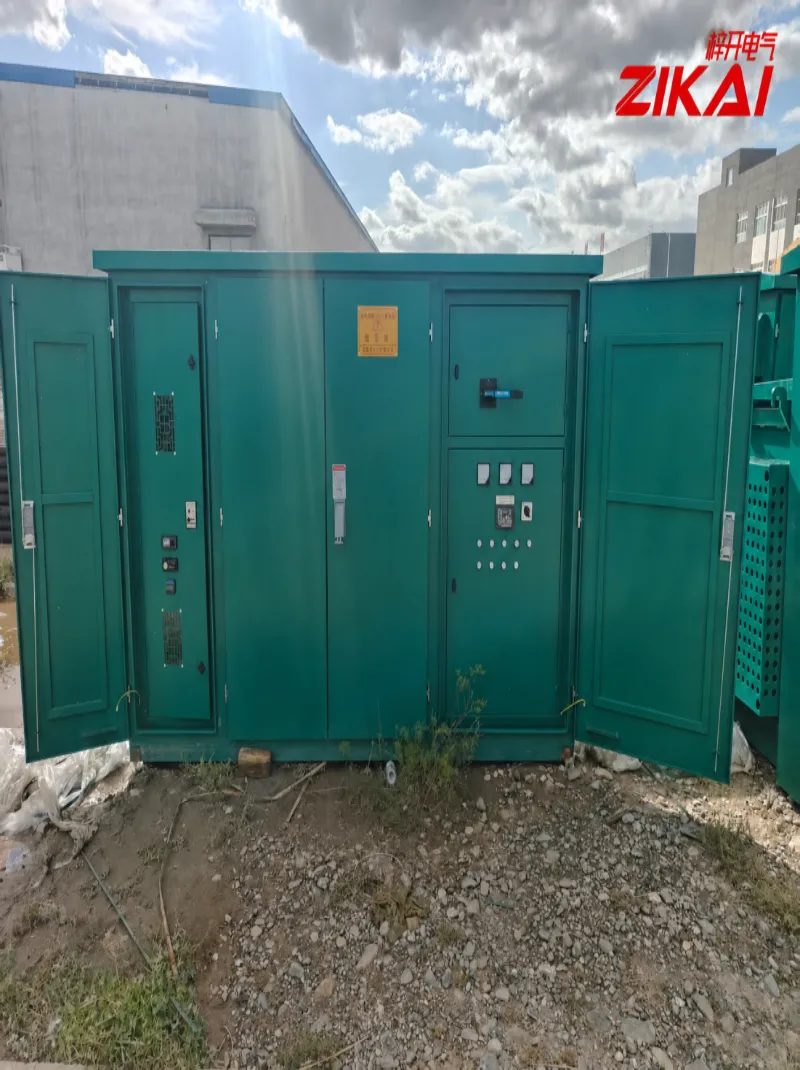

Obrázek 04  Oddíly vysokého napětí, nízkého napětí a kompenzace kondenzátoru vedle sebe. Přihrádka pro kompenzaci kondenzátoru je to, na co se tato práce soustředila. Jakmile jsou skříně umístěny na venkovní základně, musí být také potvrzena kontinuita těsnění, ventilace a uzemnění jednotka po jednotce.

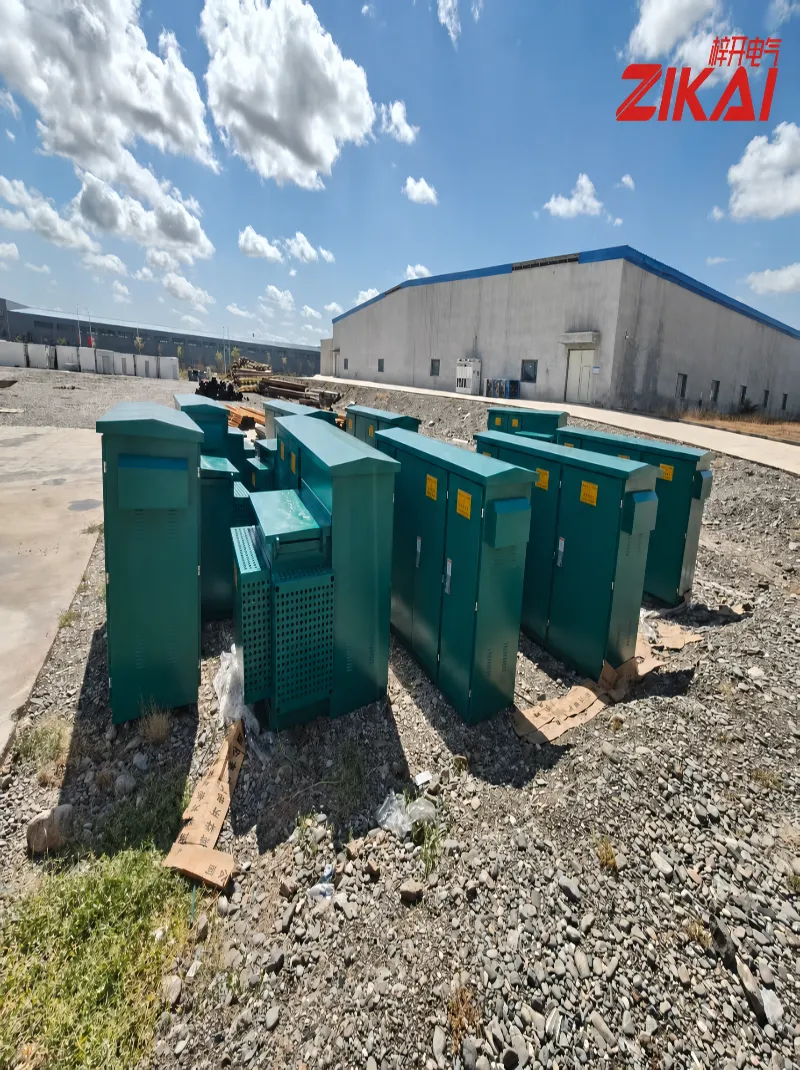

Obrázek 05  Zařízení dodané na místo a připravené k instalaci. Venkovní práce znamenají soupeření s počasím, navátým pískem a podmínkami na místě – jak přesně je pracovní sekvence naplánována, často rozhoduje o tempu dodávky.

4. Tři detaily, u kterých neděláme kompromisy

1. Kondenzátor není "in" dokud nebyl zkontrolován spínací obvod

Kondenzátorové obvody normálně pracují v tandemu se sériovými tlumivkami, které tlumí harmonické zesílení a omezují zapínací proud při spínání. Pokud je při výměně ignorován stav reaktoru a stykače, zbrusu nová kondenzátorová baterie může být vystavena náporu daleko přesahujícímu to, pro co byla navržena.

2. O nákladech na údržbu za deset let rozhoduje zpracování skříně

Barevné kódování fází, objímky s číslem vodičů, izolační návleky na svorky, svazování kabelových svazků, upevnění přípojnic a točivý moment – ​​to jsou díly, které na přejímací fotografii vypadají nevýrazně a na kterých bude technik záviset o deset let později. Při správném provedení může být závada vysledována do deseti minut. Uděláno nedbale může trvat celý den.

3. Devět jednotek, jeden standard

Pokud se uspořádání komponent, definice fáze a označení liší od jednotky k jednotce na stejném místě, údržba se stává hádankou. Použili jsme jednotný pracovní standard a konvenci označování na všech devíti jednotkách a vedli jsme fotografické záznamy na místě, takže zařízení je sledovatelné ode dne předání.

5. Co zákazník získá

• Kompenzace obnovena – reaktivní kompenzace je zpět na normální úrovni, zlepšuje účiník a kvalitu napětí, pomáhá snížit ztráty ve vedení a snižuje zatížení transformátorů.

• Spolehlivější spínání – je obnoven vztah mezi kondenzátory, tlumivkami a stykači, což snižuje riziko sekundárního poškození v důsledku abnormálního spínání.

• Snazší údržba – konzistentní schéma fázových barev a čísel vodičů urychluje kontrolu, lokalizaci závady a výměnu náhradních dílů.

• Zdokumentovaný proces – klíčové fáze jsou vyfotografovány a archivovány, připraveny k použití pro budoucí servis nebo rozšíření systému.
