Uvedení do provozu dokončeno v Shandong Hongzhitai New Energy Technology, Xintai

1. Uvedení do provozu dokončeno

Instalace rozváděče v Shandong Hongzhitai New Energy Technology Co., Ltd. v Xintai, Shandong, byla dokončena zprovoznění.

Uvedení do provozu je fáze, kdy zařízení přestává být instalací a začíná být funkčním systémem. Každý obvod je vysledován zpět k jeho výkresu, každé ochranné zařízení je nastaveno a ověřeno a každé blokování, signál a indikace jsou potvrzeny, aby vypovídaly pravdu o zařízení za ním.

Teprve když je toto vše hotovo, stává se místnost na těchto fotografiích spíše rozvodnou než řadou skříní.

Obrázek 01  Místnost rozvaděče středního napětí v lokalitě Xintai s panely KYN28A-12 rozmístěnými ve dvou řadách proti sobě přes provozní uličku.

2. Co bylo nainstalováno: Kovový rozvaděč KYN28A-12

Hlavním vybavením je kovový výsuvný rozváděč KYN28A-12: vnitřní, třífázový, 50 Hz, stavěný pro jednopřípojnicové a jednopřípojnicové dělené systémy od 3,6 kV do 12 kV.

Jeho funkcí je přijímat a distribuovat elektrickou energii a řídit, chránit a monitorovat obvody, které jsou k ní připojeny – což z něj činí místo, kde se příchozí napájení, odchozí napáječe, měření a ochrana setkávají v jedné místnosti.

Uspořádání je čitelné na čelech panelů. Hlava vedení nese vstupní izolační panel pro první sekci přípojnice a vstupní panel pro druhou, následují panely vypínačů s jmenovitými hodnotami 630 A vyznačenými na přední straně.

Každý panel je identifikován číslem — G01, G02 a dále — spolu s identifikací s QR kódem, jednořádkovými diagramy a bezpečnostními varováními.

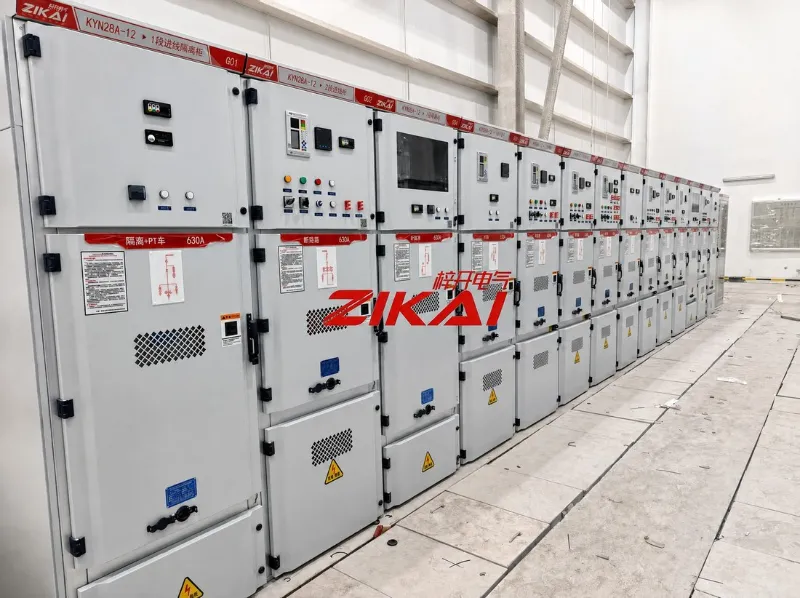

Obrázek 02  Panely KYN28A-12. Číslování panelů, názvy obvodů, jmenovitý proud 630 A, jednořádková schémata a identifikace s QR kódem na přední straně.

3. Obrazovka DC baterie

Vedle rozvaděče je umístěna obrazovka DC baterie. Je to záložní zdroj, který udržuje ochranu, ovládání a indikaci naživu, když tam není hlavní napájení – což je přesně ten okamžik, kdy na těchto obvodech záleží nejvíce.

Obrazovka kombinuje nabíjecí a distribuční část se samotnou bateriovou bankou, takže celý DC systém lze kontrolovat na jednom místě. Na fotografiích jsou baterie a přístrojový přední panel umístěny ve stejném krytu.

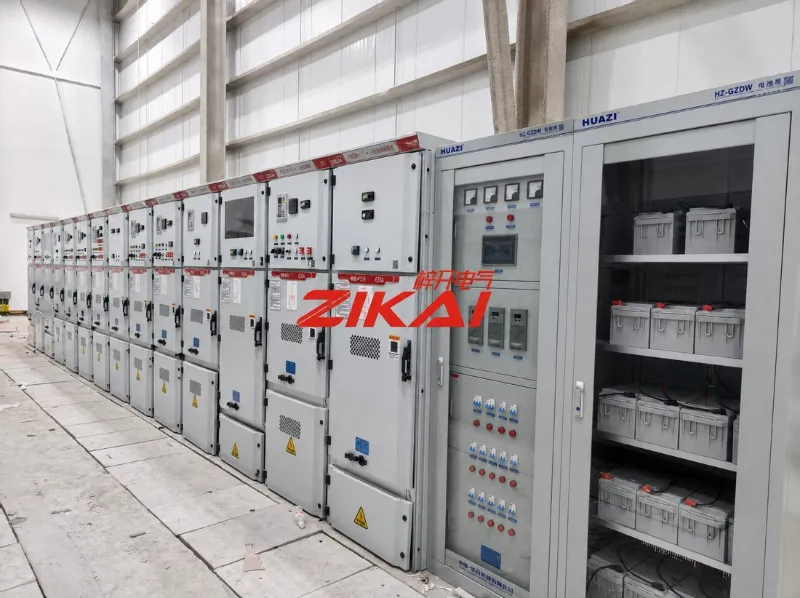

Obrázek 03  Obrazovka stejnosměrné baterie s přístrojovým předním panelem a baterií umístěnou ve stejném krytu.

4. Co znamená „Uvedení do provozu dokončeno“.

Potvrzení o uvedení do provozu je seznam věcí, které byly provedeny. Ten náš zní takto:

• Každý okruh trasovaný a potvrzený podle výkresů, panel po panelu

• Nastavení ochrany použité tak, jak bylo navrženo a ověřeno, že fungují

• Výsuvné vozíky zkontrolované z hlediska zarovnání a zaměnitelnosti podél jízdy

• Zámky a bezpečnostní uzávěry ověřeny, takže žádný panel nelze ovládat mimo pořadí

• Indikační, měřicí a alarmové signály potvrzené podle podmínek na místě

• Před zapnutím prošly testy izolace a dielektrika

• Označení, diagramy a fyzické stránky byly sjednoceny

Nic z toho není na fotografii vidět. To vše rozhoduje o tom, zda se místnost chová tak, jak to kresba říká.

5. Záznam webu

Dva pohledy na stejnou trasu: celá délka vedení rozváděče a provozní ulička mezi řadami. Podlahové značení, přístupová vzdálenost a poloha každého panelu vůči jeho číslu jsou součástí toho, co se v této fázi kontroluje.

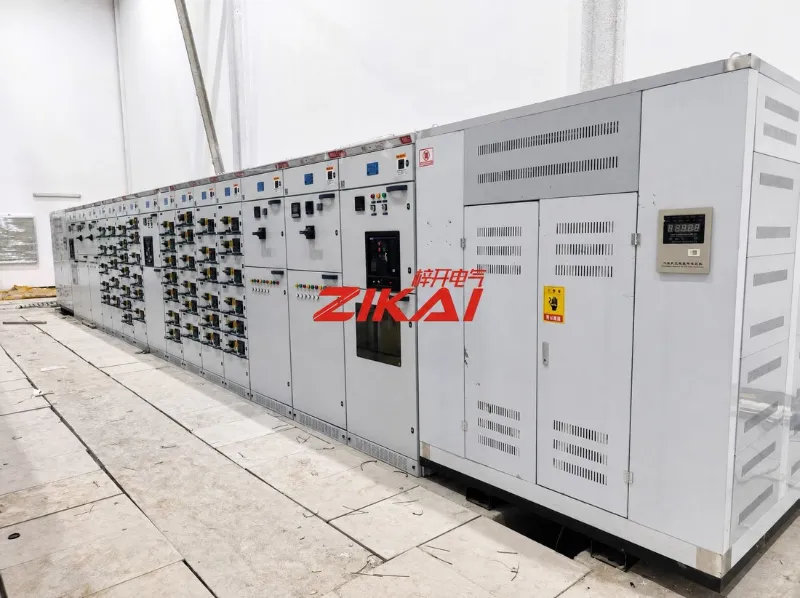

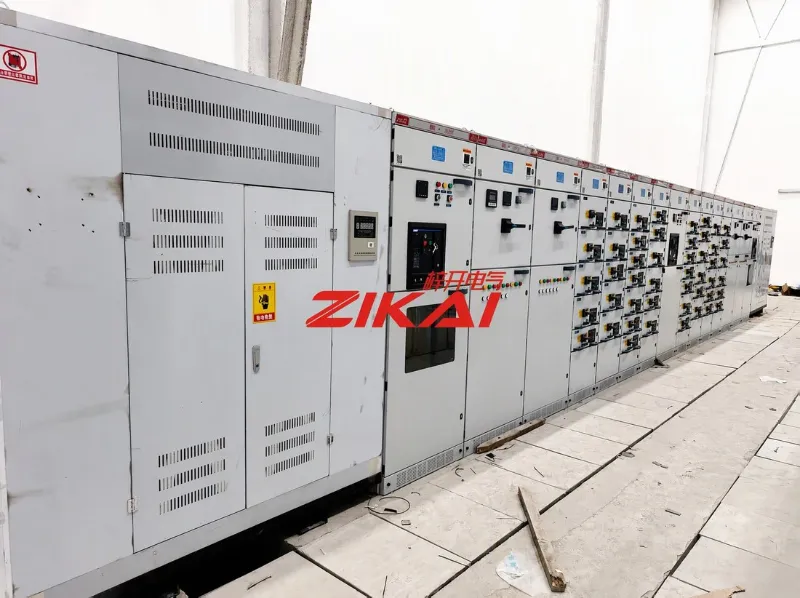

Obrázek 04  Čára rozváděče zobrazená podél její délky s čely panelů, ochrannými zařízeními a přístrojovými panely v pořadí.

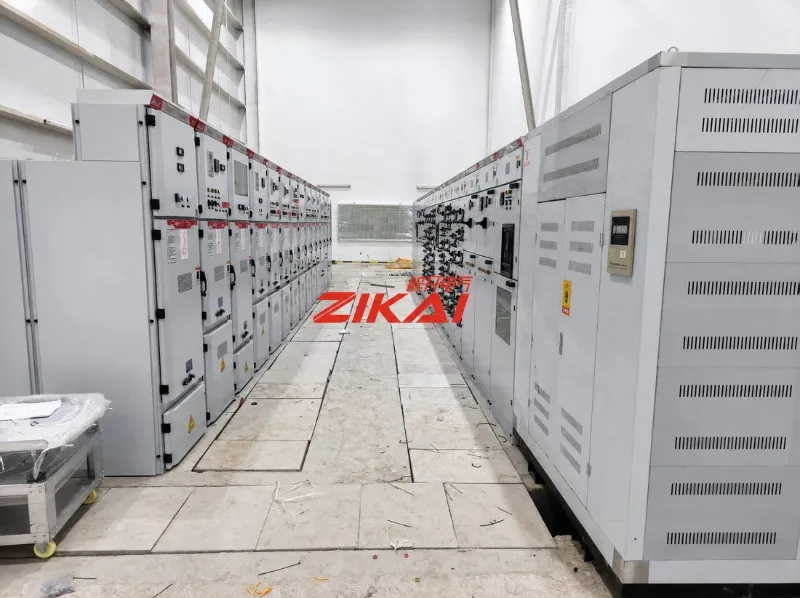

Obrázek 05  Provozní ulička. Čela panelů, jmenovité hodnoty a bezpečnostní varování, s volným přístupem po celou dobu jízdy.

6. O Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) vyrábí, rekonstruuje a poskytuje servis kompletních balíčků energetických zařízení: vysokonapěťové rozváděče, nízkonapěťové distribuční sestavy, skříňové rozvodny, sloupové a venkovní vakuové vypínače, zařízení pro kompenzaci kondenzátorů a související distribuční zařízení.

Projekty jsou dodávány od dodávky zařízení přes instalaci a uvedení do provozu.

Poznámka redakce — byla použita pouze dodaná fakta: jméno klienta, místo a dokončení zprovoznění. Popis KYN28A-12 a hodnocení 630 A jsou převzaty z průmyslové dokumentace a z označení čitelných na panelech; nebyl uveden počet panelů, hodnota projektu ani harmonogram. Popisky popisují pouze to, co je vidět na každé fotografii.
