Poháněno globální energetickou transformací a rozsáhlými modernizacemi sítěVakuový jistič(VCB) – jedno z nejpoužívanějších ochranných zařízení v energetických systémech – prochází systematickou transformací. Tento vývoj posouvá VCB z dominantní pozice ve středním napětí k vysokonapěťovým aplikacím a od jednoduché spínací funkce k inteligentním síťovým uzlům. Průmysl široce uznává, že VCB vstoupily do druhé růstové křivky charakterizované ekologicky šetrnými alternativami, digitální integrací a extrémní přizpůsobivostí k životnímu prostředí.

I. Ovladače trhu a technologie: VCB vstupuje do nového iteračního cyklu

Hlavní výhoda vakuových vypínačů spočívá ve vypínacím médiu – samotném vakuu – které nabízí nulové emise uhlíku, silnou vypínací schopnost, dlouhou elektrickou životnost a bezúdržbový provoz. V oblasti vysokého napětí (12 kV–40,5 kV) jsou VCB dlouhodobě dominantním řešením. Při vyšších napěťových úrovních (72,5 kV a více) si však jističe SF₆ udržely vedoucí pozici díky svým vynikajícím izolačním vlastnostem. Vzhledem k tomu, že SF₆ má extrémně vysoký potenciál globálního oteplování (přibližně 23 900krát vyšší než CO₂), jeho použití čelí stále přísnějším mezinárodním předpisům a uhlíkovým omezením.

Toto pozadí poskytuje jasný technický impuls pro rozšíření technologie vakuových vypínačů do vysokonapěťových přenosových aplikací. Současné hlavní směry technického vývoje zahrnují: zvýšení odolnosti vakuových zhášedel s jedním přerušením, použití sériových technologií s více přerušeními na 126 kV a více a hybridní řešení kombinující ekologickou plynovou izolaci s vakuovým přerušením.

Porovnání vlivu různých rušivých médií na životní prostředí

II. Technologie vysokonapěťového vakua: Od „trendu“ k „ověření inženýrství“

Použití vakuových vypínačů na úrovni přenosového napětí vyžaduje překonání několika klíčových technických problémů.

Za prvé, izolační schopnost vakuových zhášedel. S rostoucími úrovněmi napětí mají charakteristiky vakuové mezery před nárazem, stav kontaktního povrchu a rovnoměrnost elektrického pole výrazně zesílený dopad na izolační výkon. Běžné technické přístupy zahrnují optimalizaci kontaktních struktur (jako jsou kontakty axiálního magnetického pole), zlepšení úrovně vakua zhášedla a použití kompozitních izolačních struktur.

Za druhé, vysokorychlostní odezva ovládacího mechanismu. Vysokonapěťové vakuové vypínače typicky vyžadují kratší celkové doby vypínání, což klade vyšší nároky na mechanické vlastnosti ovládacího mechanismu. Pružinové mechanismy, permanentní magnetické ovladače a elektromagnetické odpudivé mechanismy mají každý své vlastní výhody a nevýhody, pokud jde o rychlé otevírání, počáteční rychlost otevírání a řízení rozptylu.

Za třetí, sdílení napětí ve vícepřerušovaných sériových připojeních. Při napěťových úrovních 126 kV a vyšších se technická obtížnost a cena vakuových zhášedel s jedním přerušením výrazně zvyšují, takže sériové zapojení s více přerušeními je praktickou konstrukční možností. Sériová připojení s více přerušeními však čelí výzvám se statickou i dynamickou nerovnováhou distribuce napětí, což vyžaduje řešení, jako jsou kompenzační kondenzátory nebo technologie synchronního řízení.

Podle veřejně dostupných průmyslových informací dokončilo několik domácích a mezinárodních výrobců rozváděčů a výzkumných institucí vývoj prototypu na úrovni 126 kV a vstoupilo do fáze inženýrského ověřování. Tento pokrok je v průmyslu považován za podstatný krok k rozšíření technologie vakuového spínání do vysokonapěťových aplikací.

Technické vlastnosti vakuových vypínačů podle úrovně napětí

III. Inteligentní integrace: VCB se vyvíjí z „přepínacího prvku“ na „uzel vnímání“

V rámci automatizace distribuce a inteligentních systémů provozu/údržby získávají vakuové vypínače novou roli. Tradiční VCB se zaměřují na izolaci chyb a ochranu vedení. Nová generace primárně-sekundárních integrovaných VCB hluboce integruje snímání proudu/napětí, získávání energie, monitorování stavu, komunikaci a funkce řízení ochrany.

Konkrétně průmyslový technický konsensus zahrnuje: kompaktní integrovaný design elektronických přístrojových transformátorů s vakuovým zhášedlem; schopnost regulátoru rychle identifikovat a odstranit zkratové poruchy (typicky během několika cyklů); podpora rychlého automatického opětovného zavírání; a možnosti zaznamenávání poruch a vzdálené komunikace.

Kromě toho se zvyšující se poptávkou po integraci do sítě obnovitelných zdrojů energie také roste požadavek, aby VCB přerušovaly vysoce stejnosměrné komponenty. Zkratové proudy na straně solárních, větrných a energetických akumulačních systémů často obsahují významnou část stejnosměrných komponent, což představuje technické problémy nad rámec tradičních střídavých systémů.

Funkční moduly primárních-sekundárních integrovaných inteligentních VCB

Srovnání různých úrovní chytré integrace

IV. Extrémní přizpůsobivost prostředí: Ochrana proti vysokému průniku se stává klíčem pro venkovní produkty

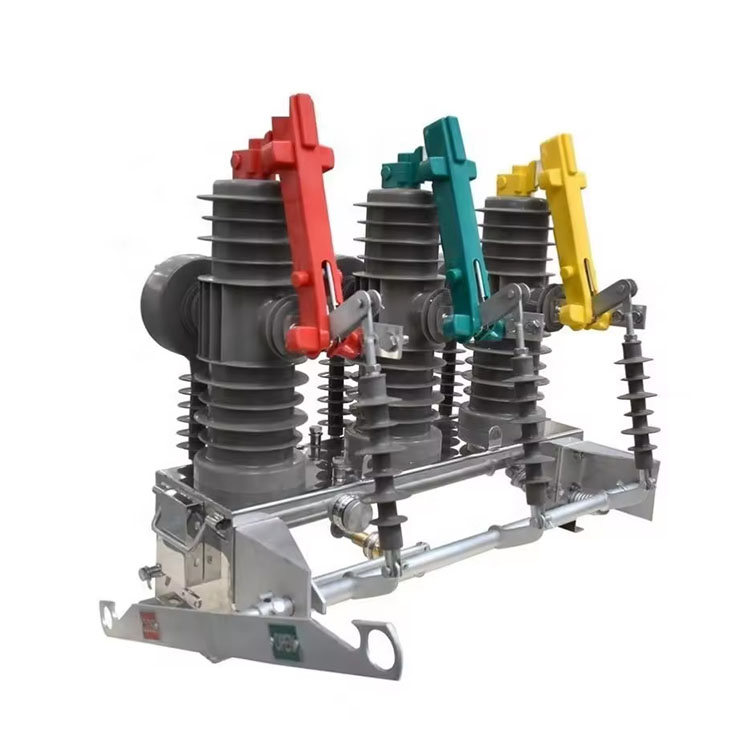

Venkovní vakuové vypínače montované na sloup pracují ve složitých a proměnlivých prostředích. Vlhkost, kondenzace, solná mlha, extrémní teploty a prach jsou běžné příčiny selhání zařízení. Mezi nimi jsou nejvýznamnějšími problémy degradace izolace a koroze mechanismu způsobená kondenzací.

Řešením tohoto bolestivého bodu se zvýšení celkového hodnocení ochrany proti vniknutí (IP) stalo v posledních letech hlavním technickým směrem upgradu venkovních VCB. Špičkové postupy zvýšily stupeň ochrany z tradičního IP54 na IP67 nebo dokonce IP68. IP67 znamená, že zařízení vydrží dočasné ponoření do vody bez poškození, zatímco IP68 znamená schopnost provozu při nepřetržitém ponoření za specifikovaných podmínek.

Mezi klíčové technologie pro dosažení vysokého stupně krytí IP patří: design těsnícího rozhraní mezi zhášedlem a krytem mechanismu, antikorozní úprava ovládacího mechanismu a optimalizace těsnících struktur mezi izolátory průchodek a krytem.

Porovnání venkovních VCB podle stupně ochrany proti vniknutí
