Jak vyřešit problém s přepětím, který může být generován při přerušení vysokofrekvenčního proudu vakuových obvodů?

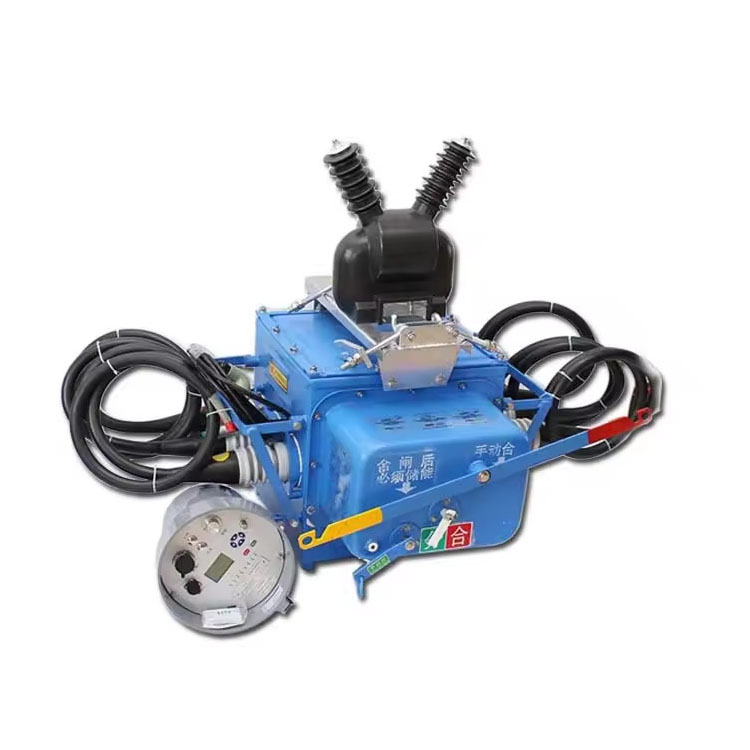

KdyžVysavače jističůPřerušte vysokofrekvenční proud (jako je přerušení vykládaných transformátorů, motorický počáteční proud atd.), Je proud nucen být odříznut (odříznut), než projde nulou, což vede k významnému provoznímu přepětí, což představuje hrozbu pro chráněné zařízení a izolaci systému. Klíčem k řešení tohoto problému je potlačení mezního přepětí a vysokofrekvenční oscilace LC obvodu způsobeného tím.

Hlavním opatřením je instalace absorpčního zařízení přepětí. Nejběžnější a nákladově efektivní je připojit absorbér rezistoru (RC) paralelně mezi zatíženímVysavadlo jističea chráněné vybavení. Absorzátor RC používá kondenzátory ke zpomalení rychlosti mutace napětí (tj. Snížení DU/DT), zatímco rezistor spotřebovává vysokofrekvenční oscilační energii, čímž účinně tlumí oscilaci a snižuje amplitudu přepětí. Správný výběr parametrů rezistoru je zásadní a je třeba je přesně vypočítat a upravovat podle úrovně systému napětí, charakteristiky zatížení a očekávané vysokofrekvenční proudové vlastnosti, aby se zajistilo, že mohou rychle absorbovat energii, když dojde k přepětí.

Další důležitou metodou je nainstalovat šňůru oxidu zinečnatého (MOA), který používá charakteristiky nelineárního odporu k rychlému chování a vypouštění energie, když přepětí překročí prahovou hodnotu, což poskytuje spolehlivou ochranu omezující přepětí. Použití absorbérů RC a MOA se může navzájem doplňovat a poskytovat komplexnější účinky na ochranu. RC je zodpovědný za potlačení rychlosti nárůstu napětí a oscilace, zatímco MOA je zodpovědný za upínání nadměrného vrcholu. Kromě toho by neměla být kontrola zdroje ignorována. Výběr vysoce kvalitních jističů vakuových obvodů s nižšími úrovněmi zachycení a kontaktními materiály s lepšími charakteristikami přepětí (jako je slitina měděného chromu) může v podstatě snížit generování přepětí zachycení.

Ve skutečných inženýrských aplikacích je vyžadováno komplexní hodnocení v kombinaci se specifickými vlastnostmi zatížení, parametry systému a ekonomickou účinností. Absorzátory RC a MOA jsou obvykle preferovány nebo kombinovány. Po instalaci musí být provedeno přísné testování a ověření, aby se potvrdilo, že přepětí generované vakuovým jističem za podmínek přerušení vysokofrekvenčního proudu může být účinně potlačeno pod hladinou tolerance izolace zařízení, aby bylo zajištěno bezpečné a stabilní provoz celého energetického systému. Toto je klíčový odkaz na ochranu, kterému je třeba věnovat pozornost při výběru a aplikaciVysavače jističů.
